同步控制器说明书

您的当前位置: 首 页 >> 新闻中心 >> 产品百科

同步控制器说明书

发布日期:2016-09-02 00:00 来源:http://www.tjsabo.com 点击:

:界面描述(以单机为例)

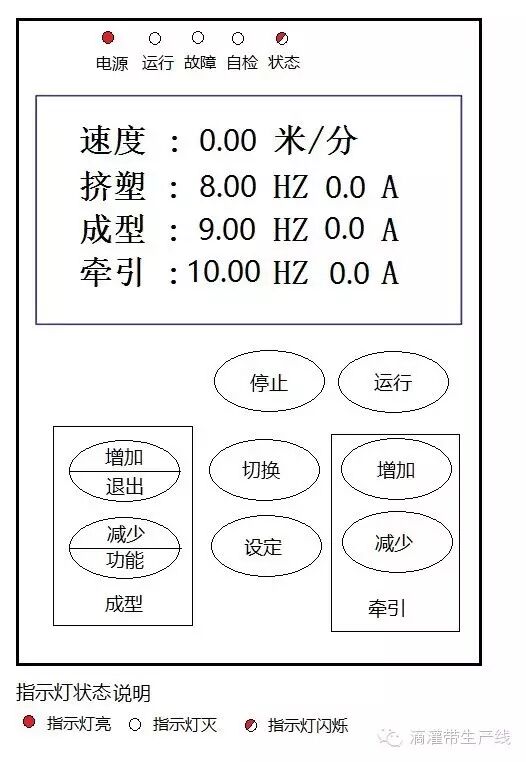

1 主界面(停机状态)



“运行”键   第一次启动                 “停止”键  停止运行

“增加”键   本界面下无效             “减少”键  本界面下无效

“切换”键   本界面下无效             “设定”键进入设置界面,进入启动频率设置界面

“增加/退出”键 本界面下无效         “减少/功能”键  本界面下无效.

 “挤塑旋钮”          本界面下无效         “同步旋钮”          本界面下无效

主界面显示的数值为当前生产速度,开机频率,当前电流值




2主界面 (运行状态,运行在初始值低转速频率下)



“运行”键   第二次按,设备自动提速

“停止”键  停止运行

“增加”键   牵引速度增加(初始值改变并保存)

“减少”键  牵引速度减小(初始值改变并保存)

“切换”键   本界面下无效

“设定”键  进入速度界面

“增加/退出”键 成型速度增加(初始值改变并保存)

“减少/功能”键 成型速度减少(初始值改变并保存).

 “挤塑旋钮”  增加或者减少挤塑机速度(速度改变但不保存,按停止键数据恢复设定值).

同步旋钮”  同步增大或者减少成型  牵引 挤塑机的速度 (初始值改变并且保存).

主界面显示的数值为初始值

其中XX.X为电机电流值由于电机的差异,显示的电流不尽相同


3主界面(正常运行状态,运行在正常生产的速度下,即第二次按下“同步启动”按钮之后)


“运行”键   本界面下无效               “停止”键  停止运行

“增加”键   牵引速度增加(运行值改变并保存)

“减少”键  牵引速度减少(运行值改变并保存)

“切换”键   本界面下无效

“设定”键  进入速度界面

“增加/退出”键 成型速度增加(运行值改变并保存)

“减少/功能”键 成型速度减少(运行值改变并保存).

 “挤塑旋钮”  增加或者减少挤塑机速度(运行值改变,但不保存,按“停止”键恢复设定值).

同步旋钮”  同步增大或者减少成型  牵引 挤塑机的速度 (运行值改变).

主界面显示的数值为当前速度、频率、当前电机电流

其中XX.X为电机电流值由于电机的差异,显示的电流不尽相同


4参数界面--速度校准



“运行”键   本界面下无效        “停止”键  停止运行

“增加”键   速度数据增大        “减少”键  速度数据减少

“切换”键   本界面下无效

 “设定”键  进入启动频率设置界面

“增加/退出”键 退出到主界面

“减少/功能”键 本界面下无效

挤塑旋钮”  增加或者减少挤塑机速度(当前值改变。不保存).

同步旋钮”  同步增大或者减少成型  牵引 挤塑机的速度 (当前值改变,并保存).

主界面显示的数值为当前速度,可以通过人工计算,对当前速度进行修正。

注意:只有设备处于运行状态时,此界面才出现


5 参数界面启动频率设置



“运行”键   本界面下无效            “停止”键  停止运行

“增加”键   当前选项数据增大

      “减少”键  当前选型数据减少

“切换”键   改变当前选项

“设定”键  进入运行频率设置界面

“增加/退出”键 退出到主界面

“减少/功能”键 本界面下无效

挤塑旋钮”  增加或者减少挤塑机速度(当前值改变).

同步旋钮”  同步增大或者减少成型  牵引 挤塑机的速度 (当前值改变).

主界面显示的数值为启动速度频率



 6  参数界面--运行频率设置



“运行”键   本界面下无效          “停止”键  停止运行

“增加”键   当前选项数据增大  “减少”键  当前选型数据减少

“切换”键   改变当前选项

“设定”键   运行状态下进入提速频率差设置界面

                       停机状态下进入电机控制界面

“增加/退出”键 退出到主界面

“减少/功能”键 本界面下无效

挤塑旋钮”  增加或者减少挤塑机速度(当前值改变).

同步旋钮”  同步增大或者减少成型  牵引 挤塑机的速度 (当前值改变).

主界面显示的数值为运行速度频率


参数界面电机控制界面



“运行”键   本界面下无效        “停止”键  停止运行

“增加”键   打开                         “减少”键  关闭

“切换”键   改变当前选项

 “设定”键  进入提速频率差设置界面

“增加/退出”键 退出到主界面

“减少/功能”键 本界面下无效

挤塑旋钮”  增加或者减少挤塑机速度(当前值改变).

同步旋钮”  同步增大或者减少成型  牵引 挤塑机的速度 (当前值改变).

主界面显示的数值为运行速度频率


参数界面提速频率差



“运行”键   本界面下无效         “停止”键  停止运行

“增加”键   当前选项数据增大

“减少”键  当前选型数据减少

“切换”键   本界面下无效

“设定”键进入设置界面进入温度显示界面

“增加/退出”键 退出到主界面

“减少/功能”键 本界面下无效

挤塑旋钮”  增加或者减少挤塑机速度(当前值改变).

同步旋钮”  同步增大或者减少成型  牵引 挤塑机的速度 (当前值改变).

主界面显示的数值为牵引成型速度差


9 参数界面温度显示界面



“运行”键   本界面下无效        “停止”键  停止运行

“增加”键   本界面下无效         “减少”键  本界面下无效

“切换”键   本界面下无效

“设定”键进入设置界面进入自动提速延迟界面

“增加/退出”键 退出到主界面

“减少/功能”键 本界面下无效

挤塑旋钮”  增加或者减少挤塑机速度(当前值改变).

同步旋钮”  同步增大或者减少成型  牵引 挤塑机的速度 (当前值改变).

主界面显示的数值为当前机内温度


10参数界面自动提速延迟界面



“运行”键   本界面下无效         “停止”键  停止运行

“增加”键   当前选项数据增大

“减少”键  当前选型数据减少

“切换”键   本界面下无效

 “设定”键进入设置界面进入两次运行间隔

“增加/退出”键 退出到主界面

“减少/功能”键 本界面下无效

挤塑旋钮”  增加或者减少挤塑机速度(当前值改变).

同步旋钮”  同步增大或者减少成型  牵引 挤塑机的速度 (当前值改变).

主界面显示的数值为自动提速延迟时间数值


11 参数界面两次运行间隔



“运行”键   本界面下无效          “停止”键  停止运行

“增加”键   当前选项数据增大  “减少”键  当前选型数据减少

“切换”键   本界面下无效

“设定”键进入设置界面进入机型设置界面

“增加/退出”键 退出到主界面

“减少/功能”键 本界面下无效

挤塑旋钮”  增加或者减少挤塑机速度(当前值改变).

同步旋钮”  同步增大或者减少成型  牵引 挤塑机的速度 (当前值改变).

主界面显示的数值为第一次启动运行,和第二次运行两次按按扭的时间间隔


12 参数界面--机型设置



“运行”键   本界面下无效     “停止”键  停止运行

“增加”键   单挤塑机             “减少”键  双挤塑机

“切换”键   本界面下无效

“设定”键进入设置界面进入机型设置界面

“增加/退出”键 退出到主界面

“减少/功能”键 重启生效

挤塑旋钮”  增加或者减少挤塑机速度(当前值改变).

同步旋钮”  同步增大或者减少成型  牵引 挤塑机的速度 (当前值改变).

主界面显示的数值为本机类型.

注意:设置完毕后必须按“减少/功能”键重新启动


13参数界面--通讯检测检测



“运行”键   本界面下无效        “停止”键  停止运行

“增加”键   本界面下无效       “减少”键  本界面下无效

“切换”键   本界面下无效

 “设定”键进入数据保存时间界面

“增加/退出”键 退出到主界面

“减少/功能”键 本界面下无效

挤塑旋钮”  增加或者减少挤塑机速度(当前值改变).

同步旋钮”  同步增大或者减少成型  牵引 挤塑机的速度 (当前值改变).

主界面显示的数值为同步控制器和变频器连接的状态.


14 参数界面--数据保存时间



“运行”键   本界面下无效           “停止”键  停止运行

“增加”键   当前选项数据增大   “减少”键  当前选型数据减少

“切换”键   本界面下无效

“设定”键   在运行状态下,机型为单挤塑机的情况下进入信息界面

                       在运行状态下,机型为双挤塑机的情况下进入挤塑机比例设置界面

                       在停机状态下进入恢复默认数据界面

“增加/退出”键 退出到主界面

“减少/功能”键  本界面下无效

挤塑旋钮”  增加或者减少挤塑机速度(当前值改变).

同步旋钮”  同步增大或者减少成型  牵引 挤塑机的速度 (当前值改变).

主界面显示的数值数据停止刷新并保持当前的设置时间时,数据保存.


15 参数设置恢复默认参数



“运行”键   本界面下无效       “停止”键  本界面下无效

“增加”键   本界面下无效        “减少”键  本界面下无效

“切换”键   本界面下无效

“设定”键   在运行状态下进入信息界面

 “增加/退出”键  退出到主界面

“减少/功能”键恢复默认参数并返回主界面(不改变机型)


16 参数界面--挤塑机比例设置界面



“运行”键   本界面下无效            “停止”键  停止运行

“增加”键   当前选项数据增大     “减少”键  当前选型数据减少

“切换”键   本界面下无效

“设定”键   在运行状态下,进入信息状态

            在停机状态下进入恢复默认数据界面

“增加/退出”键 退出到主界面             “减少/功能”键  本界面下无效

挤塑旋钮”  增加或者减少挤塑机速度(当前值改变).

同步旋钮”  同步增大或者减少成型  牵引 挤塑机的速度 (当前值改变).

主界面显示的数值数据停止刷新并保持当前的设置时间时,数据保存.


17 参数界面--信息



“运行”键   本界面下无效         “停止”键  停止运行

“增加”键   本界面下无效         “减少”键  本界面下无效

“切换”键   本界面下无效         “设定”键   返回界面

“增加/退出”键 退出到主界面

“减少/功能”键 本界面下无效

挤塑旋钮”  增加或者减少挤塑机速度(当前值改变).

同步旋钮”  同步增大或者减少成型  牵引 挤塑机的速度 (当前值改变).

注意:XXXX表示不同编号的同步控制器
二开机检查

  1. 确保同步控制器和机器类型相符合(单挤塑机或者双挤塑机如果不符合,应在静态的情况下,修改.如图:



    图示为当前设置的机器类型.

    2 确保同步控制器和变频器连接通讯正常,如图:



    3 确保各个电机处于打开状态



    如果某个频率出现反白显示,如图



    则说明,该电机处于关闭状态,应进入设置界面将相应电机打开,如下图



    三基本操作

    运行按钮,运行指示灯亮,电机启动,各个电机同时显示各相应的电流.

  2. 此时电机以启动频率低速运转,可以根据需要调整各个电机的频率. 改变的频率稳定一段时间后自动保存,成为新的启动频率值.









    调整挤塑电位器可以调整挤塑电机的频率

  3. 经过一段时间,第二次按运行按钮,开始提速,提速到运行值的频率上时停止提速,并且稳定运行.,此时可以根据需要调整各个电机的频率,改变的频率稳定一段时间后自动保存,成为新的运行频率值.

  4. 速度标定.设定,进入设置当前速度界面,将实际测量的速度输入进去后. 增加/退出键返回到主界面.

    :硬件连接

         见同步控制器实物后图.

    五变频器设置

    485控制模式

    P0.01 =2        通讯指令通道

    P0.07=7         远程通讯设定

    PC00=1或者2或者     3   成型设为牵引设为主机为3

    PC01=4          波特率19200

    PC02=1          偶校验 E81 RTU

    PC03=5;    应答延时5毫秒

    PC04=0;     超时故障



    手动调试

    P0.01=0;

    P0.07=0;
