H B 9 6 J计米器说明书

您的当前位置: 首 页 >> 新闻中心 >> 公司新闻

H B 9 6 J计米器说明书

发布日期:2016-09-02 00:00 来源:http://www.tjsabo.com 点击:

计米器在滴灌带设备作用不低。其职责,测量滴灌带长度,并储存。提前设定好每一卷滴灌带的长度,计米器不断累加,等到达我们设定的长度(例如2000米或者2500米),计米器控制继电器,发出声光报警,并且切断相应收卷机力矩电机的电源,让工人卸卷。

计米器廉价,容易被商家忽视。经常出现的看似小问题,也会头疼不已。常见问题有

  1. 计米器硬件质量差,容易损坏。

  2. 容易受静电干扰。一定要接地线,选用抗干扰性强的接近开关。

  3. 计米精度差,累计误差高。有些计米器参数设置最小设置单位是厘米,超出我们计量标准,举例,设置差1厘米,一卷滴灌带差多少米呢?计米轮周长标准0.20米,一卷滴灌带2500米,计米轮需要转动多少圈呢?2500÷0.20=12500次,由于计米器加工精度或者磨损,已经不是标准周长了,计米器设置0.19米,同样转动12500次,长度是 0.19X12500=2375米,也就是计米器设置1个单位,一卷滴灌带相差2500-2375= 125米。一卷滴灌带损失125米X0.1元=12.5元,一天的损失12.5元X40卷=500元。如果计米器精度是毫米级别的,一卷滴灌带相差12米。请选择技术性企业天津萨博科技发展有限公司生产的滴灌带设备。

     萨博塑机 13820270926

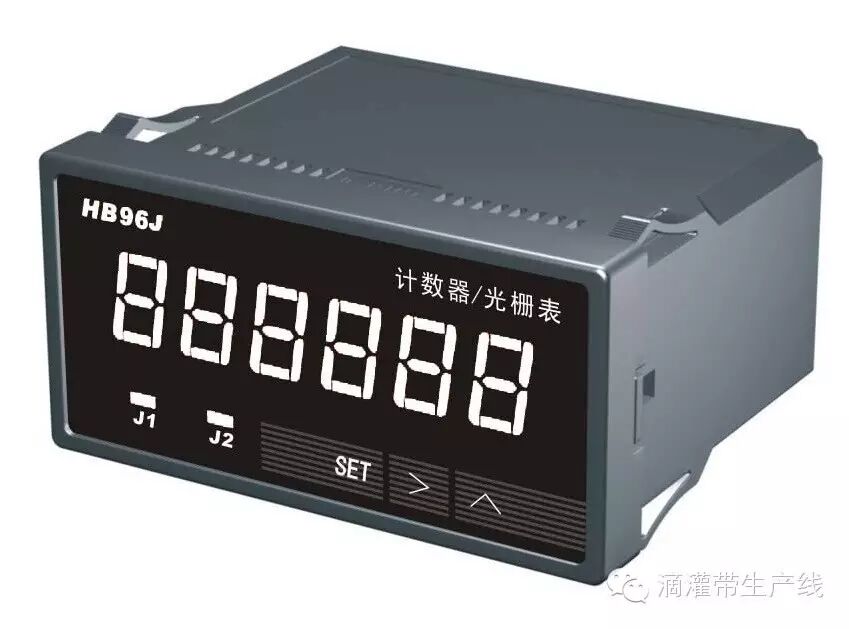

H B 9 6 J 六 位 智 能 数 显 计 数 器

    HB96J六位数显智能计数器广泛应用于机床、印刷、纺织、橡胶、制药食品、包装等行业,进行数量、转速、长度的计量和控制。

  1. 技术特点
    1.
    仪表有两个输入端,可分别进行加计数和减计数。
    2.当前计数、值设定值掉电不丢失。
    3.电平脉冲、开关量两种输入信号兼容。
    4.设定两个控制值,两路继电器输出、控制或报警。
    5.可设定倍率,确定输入脉冲数与显示值的比例关系。
    6.可适配霍尔传感器,光电对管,接近开关,触点开关等多种传感器,外接传感器、可同时给传感器提供5V(40mA)、24V(30mA)电压(其他电压可定制)。给外接光电对管发射管,可提供约5V (30mA)供电。
    7.国际通用96×48×112mm标准机箱,六位0.56英寸LED数码显示。
    二、 技术参数
    1.供电电源:AC220V 50Hz (其他供电电压可定制)
    2.输入电阻:20K
    3.倍率值范围:0.001-65.535。
    4.计数频率:≤10K

    5.计数范围:-199999-999999

    6.脉冲电平:低电平:-50V~+0.5V
               高电平: +4V~+50V
    7.脉冲宽度:2μs,当信号脉冲正、负有抖动或有高频干扰时,可在输入端适当并接电容,但最高计数频率或输入脉冲最小宽度将受到影响,具体电容大小参考表一。


不接电容

102pF

103pF

104pF

105pF

最高计数频率(/)

50

1

1000

100

10

电平脉冲最小宽度

2uS

100uS

1mS

10mS

100mS

                                    表一

8.触点容量:AC220V 3A、DC24V 5A(阻性负载)

9.外形尺寸:96×48×112mm,开孔尺寸:

10.安装方式:盘装卡入式

11.环境温度:-10℃-+50℃

12.整机重:300g

三、 使用说明
1.功能(SET)按动此键将按如下顺序选项:

在正常工作时,编程灯(SET)不亮,此时按一下功能键,编程灯亮,表示进入编程状态。同时继电器1指示灯(J1)亮,这时可通过位选和增加键,设置继电器1的动作值(当显示值大于或等于该值时继电器1吸合,否则释放)。
⑵再按动功能键,J1灯灭继电器2指示灯(J2)亮,此时可设定继电器2的动作值(当显示值大于或等于该值时继电器2吸合,否则释放)。
⑶继续按动功能键,J1和J2键同时亮,此时可设定倍率(计数值乘以倍率即为显示值,倍率值范围:0.001-65.535)。
⑷再按动功能键,J1和J2键同时灭。可以设定计数初始值(每次复位都会使显示回到初始值)。
⑸继续按动功能键,此时可通过位选键,设定小数点。
⑹最后再按动一次功能键,编程灯灭,计数器进入正常工作状态。当继电器1吸合时J1灯亮,释放则灭;继电器2吸合时J2灯亮,释放则灭。
2.位选键右(⊿)当进入编程状态时,数码管中有一位闪烁 ,通过此键可使闪烁从高位向低位循环移动。
3.增加键(△):当进入编程状态时,通过此键可使闪烁位的数字由0到9循环增加。   4.复位键(△):在工作状态下通过此键可使显示回到初始值。
5.复位引出端子:短接复位和公共端可使仪表显示回到初始值。
6.计数输入端:输入1为减1计数,输入2为加1计数,可以接入开关量也可以接入电平脉冲(见示意图)。

四、接线方法  见 (图二)










萨博李经理:13820270926
